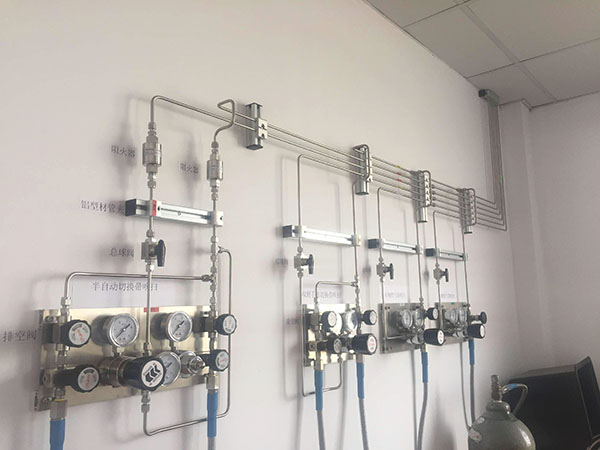

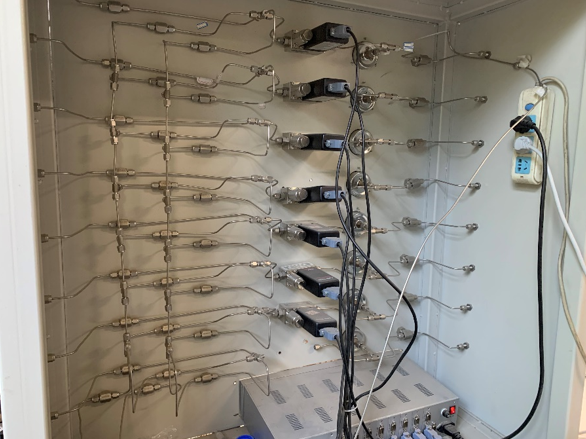

山東大學新材料實驗室不銹鋼特種氣體配氣柜設備的現狀
原不銹鋼自動配氣系統的材質為316L，配合減壓閥裝置，流量計和旁路管道分支，管線錯綜復雜，標識不明顯，且氣體流量計的精度與現實不符，使用起來非常不方便。
山東大學新材料實驗室不銹鋼特種氣體柜的設計要求

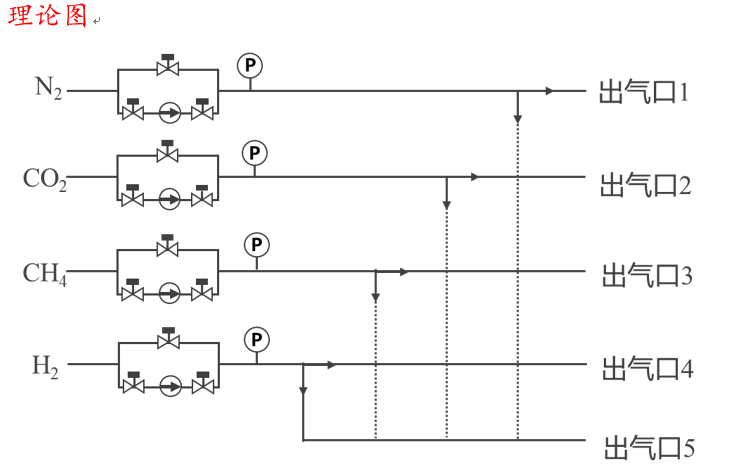

如圖所示，配氣柜的功能要達到將H2,CH4,N2,CO2四種氣體的任意兩種進行充分混合后輸出混合氣，可達到自動氣體配氣設備的使用要求，對于特種氣體配氣設備的定制，采用316L不銹鋼氣體管道和減壓控制系統，設備研發定制需與甲方實際儀器設備的使用要求，根據配置比例和流量要求，出具設備清單價格進行比對。
項目為山東大學新材料實驗室氣體配氣裝置配氣箱的設計與安裝，在設計智能氣體混氣配氣設備之前，混合氣體配氣柜需要以下幾個幾項來做溝通，達到多通量動態標準氣體配氣箱的使用要求和標準。
| 序號 | 項目 | 參數 |
|---|---|---|
| 1 | 管道氣體種類 | 此項目有H2,CH4,N2,CO2四種氣體 |
| 2 | 壓力表 | 量程（MPa）根據儀器的使用壓力來定 |
| 3 | 質量流量計 | 量程SCCM 數顯 可設置，根據客戶使用要求 |
| 4 | 管徑 | 口徑1/4或3/8 |
| 5 | 管道材質 | 316L,BA級或EP級，EP級半導體行業多選擇 |
| 6 | 各種閥門 | 依照管徑及圖示選擇 |
| 7 | 氣體柜大小 | 配氣柜的尺寸大小，分為落地式或桌面式，根據客戶現場情況定制定做均可 |

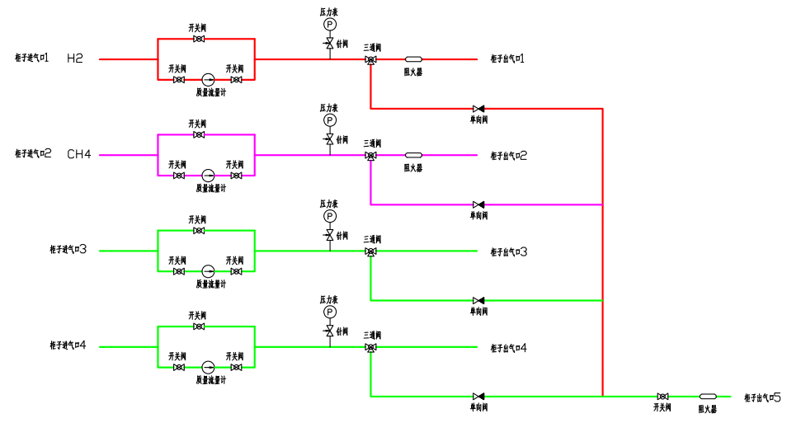

大學實驗室自動氣體配氣設備定制圖
大學實驗室自動氣體配氣設備定制圖，我公司可根據客戶使用要求和配置對各類化學實驗室，新材料實驗室及半導體行業的氣體配氣設備進行智能氣體混氣配氣，在山東濟南，北京，江西，四川等各地有智能化氣體混氣配氣儀設計和安裝案例，若有需求，可電話聯系溝通，詳談技術參數與定制注意事項。
